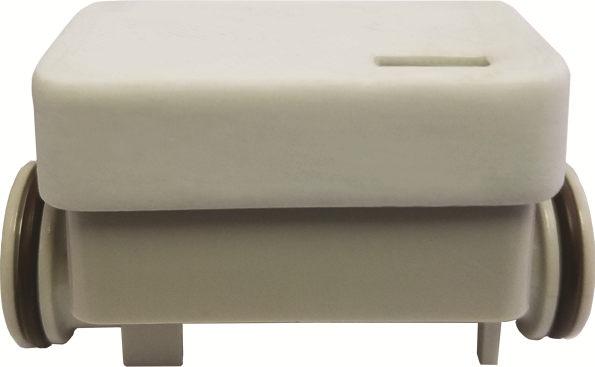

数字质量流量传感器

以0-300 SLPM的速度输出空气和氧气的流量,精度为读数的2%,并提供2毫秒的流量采样响应时间。 内部微处理器测量来自内部热敏电阻和热线风速计的信号,以线性化流量测量,并允许对流量和温度输出读数进行多种设置。 小型化,轻巧的设计非常适合OEM应用,尤其是医疗,半导体和气体分析仪产品。


产品特色

  • ​高精度,读数的+/-2%(或0.05 SLPM)
  • ​2毫秒的响应时间
  • I​2C数字通信可读取流量或温度,并更改首选设置
  • ​温度补偿

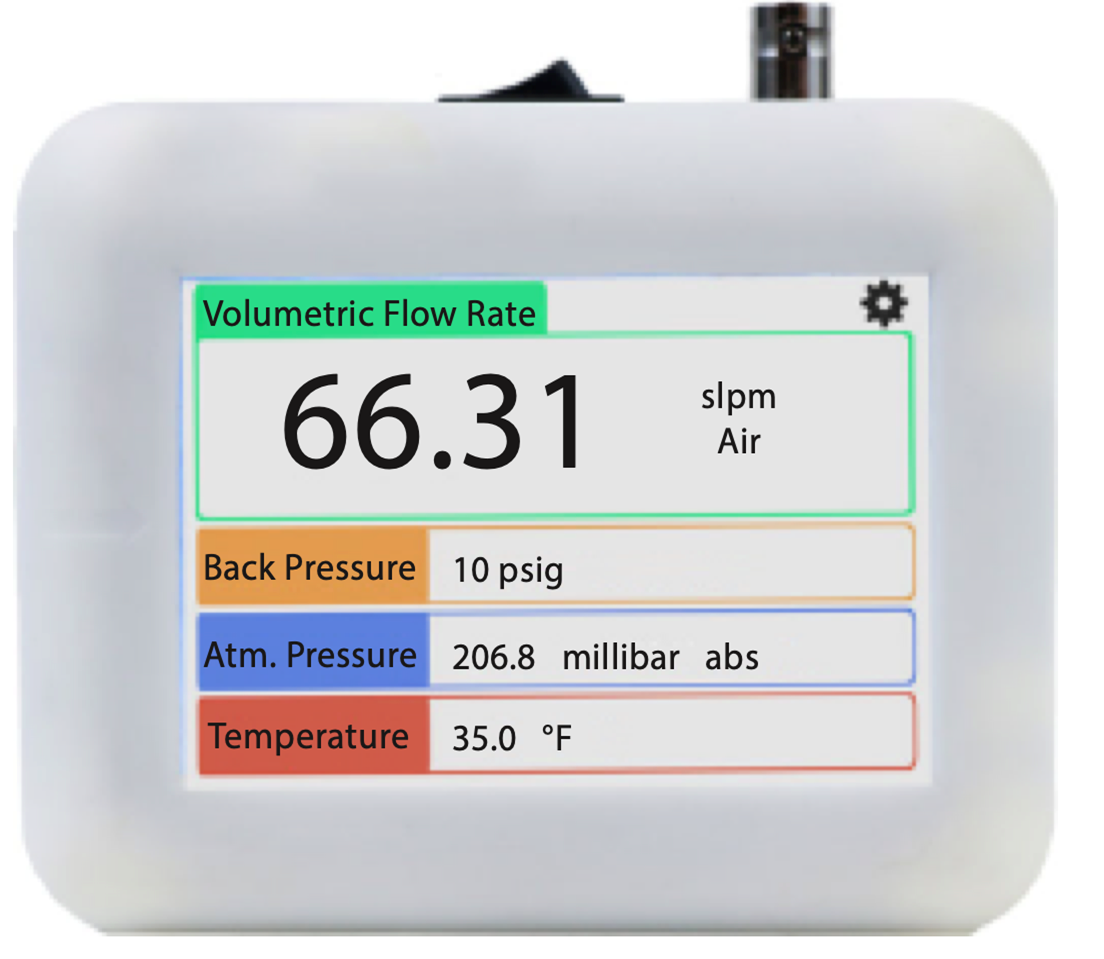

数字质量流量计

与大多数流量计不同,数字质量流量计具有触摸屏界面,可在几秒钟内立即更改显示内容。 这种更改包括为每个规范选择显示测量单位,包括许多科学和工程应用中典型的标准单位。 对于测量空气和氧气的混合物,氧气的百分比是可调节的。 与大多数流量计不同,数字质量流量计由于背压高达100 psig,可以自动调整流量计算中的典型误差。 流量计还具有可选的0-5伏特输出作为流量的信号输出方式,可根据用户喜好调节采样率,用于示波器或电压表。


产品特色

  • ​测量并显示质量和体积流量、温度、大气压和气压
  • ​可通过触摸屏界面可立即进行定制,无需单独的额外设备
  • ​根据当前气体密度和海拔高度自动调整体积流量
  • ​可选的0-5伏模拟输出
  • ​流量和压力均可选择的多种测量单位

McMillan Flow Products成立于1988年,是提供流量测量和控制产品的全球领导者。开发具有合理成本、精确测量和简洁的产品是McMillan的企业宗旨。其主要制造工厂位于美国得克萨斯州中部,并提供最先进的设计、开发和测试功能。McMillan Model U802 UHP流量控制器可以精确地测量和控制几乎任何流体的流速低至15 mL/min或高达10 LPM。 McMillan的微型涡轮流量传感器设计实现可重复的结果。 该控制器将所有电子元件和流体元件集成到单个封装中,无需任何外部模块。McMillan设计确保在正常工作条件下的长寿命 - 数百万个循环,没有阀门退化。±1.0%满量程精度(包括线性和滞后)提供了现代微电子应用所需的关键控制。无与伦比的重复性保证了流程工程师的结果是一致的。可选的温度等级为0-90°C,可用于大多数UHP应用。


McMillan Model 50D/50K/50S/50SD热质量流量计能够测量几乎任何干净,干燥的气体,低至0-20sccm或高达0-500 Lpm!热质量流量传感器设计实现了可重复的结果。这种经过验证的设计可以最大限度地减少零点漂移,同时保持快速响应和线性输出。由于这些产品尺寸紧凑,经济实惠,50D系列流量计适用于各种工业,商业,实验室和OEM应用。集成显示器以mL/min或L/min报告流量。 还提供模拟输出用于远程数据记录。需要电缆组件或电源适配器进行操作。


McMillan 传感器设计获得美国利,专利号码 Patent Numbers 4,467,660

McMilan 型号50D热质量流量计能够测量几乎任何清洁,干燥气体低至0-20sccm或高达0-500lpm!Mcmillan的热质量流量传感器设计获得可重复的结果。这种经过验证的设计在保持快速响应和线性输出的同时最小化了零漂移。由于这些产品体积小,50D系列流量计适用于各种工业、商业、实验室和O.E.M.应用。


Accuracy (including linearity, best fit straight line):

Model 50D: ±1.5% Full Scale (10-100% rated flow)

Repeatability:

Model 50D: ±0.25% Full Scale (10-100% rated flow),

Pressure Rating:

Model 50SD: 500 psig (34.5 bar)

Pressure Sensitivity:

Model 50SD: ±0.02% Full Scale per psi (per 69 mbar)

Temperature Rating (Environment):

Model 50SD: Operating: 5 to 55ºC
Storage: 0 to 70ºC

Temperature Sensitivity:

Model 50SD: ±0.15% F.S. or less per ºC

Body Leak Integrity (not including fittings):

Model 50S: 1 x 10-7 sccs of He  Model 50SD: 1 x 10-7 sccs of He

Wetted Materials:

Model 50SD: 303 Stainless Steel
304 Stainless Steel
316 Stainless Steel
Epoxy

O-Ring Material:

Model 50SD: None

Fitting Material:

Model 50SD: Choose from acetal, brass, or stainless steel

Recommended Filtration:

Model 50SD: 20 microns or less
Optional inline filters available

Compatible Gases:

Model 50SD: Clean, dry gases compatible with wetted materials

Output Signal:

Model 50SD: Minimum 2.5K ohm load
Not isolated

Warm-Up Time:

Model 50SD: Less than 5 minutes

Integrated Display:

Model 50SD: 3.5 digit LCD flow rate display

Typical Power Consumption:

Model 50SD: Standard: 12VDC @ 150 mA (12.5-15VDC)
E Suffix: 24VDC @ 80 mA (22-25VDC)

Peak Power Consumption:

Model 50SD: Standard: 12VDC @ 300 mA (12.5-15VDC)
E Suffix: 24VDC @ 160 mA (22-25VDC)

Electrical Connections:

Model 50SD: Integrated 36" (92 cm) cable, terminated with:
Standard: 6-pin Mini-DIN (PS/2 Style)
D1 Option: 9-pin D-Sub male
D2 Option: 15-pin D-Sub male

Settling Time:

Model 50SD: Typically <1 second for 97% of final value

Reliability:

Model 50SD: 100,000 Hours MTBF (testing ongoing)

Approvals/Certifications:

Model 50SD: CE Approved
89/336/EEC (EN 55011 & EN 50082-1)
73/23/EEC Low Voltage Directive

Ratings:

Model 50SD: NEMA 1 (IP10)

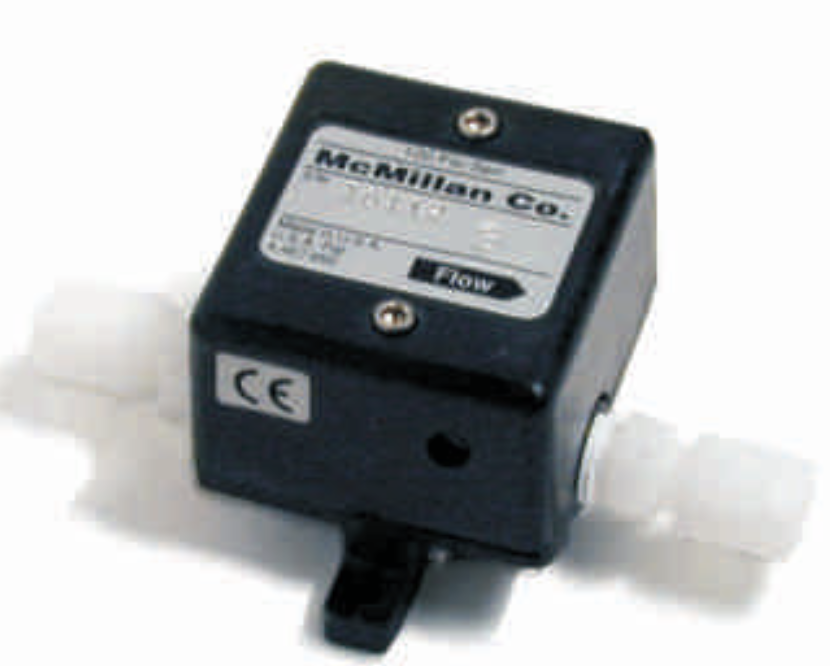

McMillan 100型微型涡轮气体流量传感器能够测量几乎任何低至20-100毫升/分钟或高达100-500升/分钟的清洁气体或气体混合物!McMillan的微型涡轮设计可获得可重复的结果。这种经过验证的设计能够准确测量流量,无需零点漂移和维护。


由于这些产品体积小、成本低,100型系列flo-sensors适用于各种工业、商业、实验室和o.e.m.应用。在流量随时间逐渐变化、响应时间可接受为30-45秒的应用中,将获得最佳结果。


Accuracy (including linearity, best fit straight line):​

±3.0% Full Scale

Repeatability:

±0.5% Full Scale

Pressure Rating:

40 psig (2.7 bar)

Temperature Rating (Environment):

Operating Range: 5-55ºC
Storage Range: 0-70ºC

Wetted Materials:

Ryton
316 Stainless
Epoxy
Glass
Sapphire

O-Ring Material:

Standard: Viton
Q Suffix: EPDM

Fitting Material:

Acetal (Standard)

Recommended Filtration:

25 microns or less

Output Signal:

0-5 VDC
Non-isolated
2500 ohm minimum load

Power Requirements:

Standard: 12VDC @ 35 mA (11.5-15 VDC)
E Suffix: 24VDC @ 35 mA (18-25 VDC)

Typical Response Time:

Typically <30 seconds for 67% of final value

Approvals/Certifications:

CE Approved
89/336/EEC (EN 55011 & EN 50082-1)
73/23/EEC Low Voltage Directive

Ratings:

IP10 (NEMA 1)
