高鹿 - 高价值的电动流量控制阀和流量电动调节阀厂


市面上主要有几款流量比例阀?

  • 电磁式流量比例阀 电磁流量阀)

采用比例电磁铁做为电气和机械转换元件的比例阀,比例电磁铁将输入的电流信号转换成机械信号输出,进而控制流量。该类型比例阀响应速度快,体积小,适合安装于汇流板。流量范围有0-32L/min、0-140L/min、0-300L/min。

  • 电动流量控制阀(电机式)

采用步进马达搭配驱动器做为电气和机械转换元件的空气流量调节阀和流量电动调节阀,驱动器将输入的类比讯号转换成运动转速,进而控制步进马达的丝杆螺母位移,达到流量的控制。该类型比例阀同时具低滞性(<2%)及高分辨率…等优势。流量范围有0~20L/min、0-120L/min、0-300L/min 及最大0-1000L/min,达同业间类似产品的两倍流量。


流量比例阀简介

流量比例阀又称电动流量控制阀,空气流量调节阀,流量调节阀电动,流量电动调节阀或电动流量调节阀等等,是一种能够用电子信号控制流体(液体和气体)流量的装置。理想情况下,输出流量与输入信号成线性比例。电动流量控制阀门或电子流量调节阀可控的流量范围广泛,可应用于呼吸器、气体混合、喷雾器等设备的流量控制,皆为符合FDA认证的零件,以提供医疗设备制造商全面性的选择。在多种流量控制阀的类型中,我们将介绍由步进电机驱动线性执行器驱动的电子流量控制阀。内容分为几个部分:本公司提供什么类型的电动流量控制阀空气流量调节阀应用领域、流量电动调节阀主要原理及本公司电动流量调节阀产品相关优势、购买之前的考量事项。

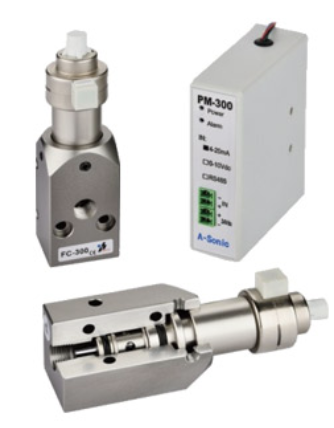

高鹿提供什么类型的流量比例阀?

本公司提供四种型号的电动流量控制阀。其优点是可以控制气体和液体。 控制气体又称空气流量调节阀,控制液体又称水流控制阀或流量电动调节阀













  • FC20:流速高达 45 L/min 的氮气 @ 6 bar 或

750 mL/min 的水 @ 6 bar

  • FC120:流量高达 200 L/min 的氮气 @ 6 bar 或

3.5 L/min 的水 @ 6 bar

  • FC300 : 流速高达 450 L/min 的氮气 @ 6 bar 或

8 L/min 的水 @ 6 bar

  • FC1000:流量高达 4000 L/min 的氮气 @ 5 bar 或

35 L/min 的水 @ 5 bar


四种类型的产品皆有等效控制驱动器来启动和控制。控制信号分别有类比讯号(0-10V或4-20mA)及数位讯号RS485 modbus,除此之外,我们还提供编码器选项,确保步进电机到达目标位置。另外我们还有特殊选择,例如:不锈钢主体、湿材料或气体0-10V对应于0-200 L/min的气体,方便客户使用;若是需要极大灵活性的运用,我们也提供校准动针扭矩、速度及控制范围的选项,帮助客户解决困难和问题。


想了解产品相关操作和应用,欢迎参阅我们的bilibili 频道:

请点击这里


电子流量控制阀应用领域

电子流量控制阀无论用于医疗设备或工业用途,皆非常广泛,如:气体控制焊接设备、通风设备、激光机器、气体混合、喷漆设备、半导体设备、分析仪器、麻醉设备、雾化器、呼吸测量…等应用。


电动流量控制阀门原理是什么? (流量比例阀工作原理)

多种电动流量控制阀门的类型中,我们将介绍由步进电机驱动线性执行器驱动的针阀类型原理。

什么是步进电机?

步进电机是无刷直流电机,按驱动器设定的步长旋转。步长由步距角、丝杠和控制电子设备决定。驱动器通过电磁铁提供电流,这些电磁铁作为定子组件(电机的静止部分)的一部分并排列在一个环中。由于步进电机的机械设计,机械和电气延会被最小化,通常是这也是其他电机类型的问题。使用步进电机的优势,除了移动精度、分辨率和响应能力外,更广泛应用在自动化、运动系统和3D列印机上。


什么是步进电机直线驱动器? (流量比例阀控制方法)

步进电机有一个螺纹轴连接到它的旋转核心,可以用来推动或拉动放置在其上的螺母(针阀),使其轴向移动。螺纹的螺距控制流量控制阀的分辨率,这也取决于所用步进电机的步距角(全、半、四分之一等)。与大多数直线运动系统一样,步进直线执行器对齿隙很敏感,齿隙被定义为任何部件机械可以沿一个方向移动,而不会对下一个部件施加阻力或运动的最大距离或角度。当行进方向改变时,螺纹之间的间隙会导致死角。换方向时,螺纹间隙被消除(螺纹再次接触),此时直线执行器才会运动。因此,建议螺纹的公差尽可能小。由此可见,步进电机驱动系统的机械设计对阀门的性能至关重要。


什么是步进电机驱动的电动流量控制阀

这里使用步进电机来控制针头和阀座之间的距离。空气流量调节阀和流量电动调节阀的性能参数,例如:分辨率、精度和可重复性,取决于针头位置的调整程度。其他参数如速度、扭矩和压力等则由步进电机的特性决定。


高鹿的流量比例阀有什么优势呢?

从我们参数可得知,使用FC系列电子流量控制,不仅能承受7 bar的垂直工作压力,更有空气分辨率高达20 mL/min、重复性为0.1% FS和线性度为0.1%等优势。由于我们使用的电机和机械零件的公差极低,因此产品设计的控制系统不易被复制


什么是步进马达?

步进马达是无刷直流马达,由控制器或驱动器以电子方式逐步旋转,通过作为定子组件(马达的静止部分)一部分布置在环中的电磁铁提供必要的电流。步进马达非常适合用于当需要精准的速度和位置控制,尤其是在低速时,例如自动化、运动系统和 3D 列印机。由于其内部设计最大程度地减少了其他电动机中发生的机械和电气“延”,因此步进电动机具有出色的制动精度和响应能力。通常,这使步进电机成为同步和高精度操作的理想选择。以正确的顺序为步进马达的线圈通电以实现单步移动是一项复的任务。本公司提供的 PM 系列控制器可帮您解决需要重新设计电路的问题。步进马达驱动有两种类型——恒压(L/R 驱动)和恒流(斩波驱动)。 L/R 驱动器主要限于低速应用,因此,我们将专注于斩波器驱动器。如果您有兴趣了解更多信息,请至我们的新闻页面了解更多。请点击这里


驱动器通过解读来自控制器的数字步进和方向信号并相应地为马达线圈通电,从而简化了步进马达的操作。所有电子设备均受欧姆定律以及电流上升与电感之间关系的控制。对于步进马达的设计(关于其线圈)可防止电流在脉冲(命令信号)期间快速增加,这意味着没有非常高的电压,电流永不会达到其峰值。这是一个问题因为如果没有足够的电流,扭矩会很低,尤其是在高电机速度下。为了解决这个问题,斩波器驱动器执行所谓的脉冲宽度调制(PWM)。


高鹿的 FC 系列流量比例阀使用了超细螺纹控制针阀,一个超平滑、成比例、准确并保持在您要求的位置上。将其与数位控制的步进马达相结合,提供精度、速度,并最终通过PM系列控制器实现自动化。在任何有控制气体流量的针阀的地方,现在都可以程定位、自动化、监控和自动调整,以满足您在应用中的任何需求。该产品满足了对高流量比例流量控制的需求,FC + PM 系列的四个主要优点是:系统集成、极低滞后、低功耗和超过500 LPM 的特定流量曲线能力。请浏览本公司的youtube连结观看产品实体运作:https://www.youtube.com/channel/UCjQ9bjuSOT_csnVA9if4_EQ



购买流量电动调节阀应考量什么?

购买电动流量控制阀产品前的三个考量因素

  1. 兼容性:介质、流量范围、与阀门材料的兼容性、操作压力
  2. 性能:分辨率、起始流量点、线性
  3. 控制系统

了解您使用的介质是否属于操作阀的流量范围是非常重要。由于每种介质具有不同的密度,因此流量范围将与公制流量范围不同。其次,使用的介质是否与湿材料或机台主体材料兼容。接下来是性能部分,对于一些需要在机台进行精细控制和调整的应用,例如:激光切割。由于运动系统需要克服初始惯性,因此应考起始流动点。最后在控制系统方面,高鹿提供一个外部驱动器,该驱动器具有连接到控制阀的电缆。如果您想在离现场的地方操作阀门,使用 RS485 modbus,可以让您在距阀门半英里的地方控制阀门。


希望您喜欢本篇内容,若想进一步了解我们的产品,欢迎点选网址或来电洽询,期盼我们能为您找到适合的产品。
